Реле таймера ТКБ

Features

Реле времени ТКБ представляет собой миниатюрное реле времени, оно управляется встроенной специальной программой IC. Устройство предназначено для приложений, требующих точного времени, таких как освещение, обогрев и запуск двигателя. Реле таймера TKB также имеют время сброса менее 100 мс, что делает их отличным выбором для промышленного применения.

Запрос цитаты

Подробности реле таймера TKB

Встроенная специальная программа IC – управляемое миниатюрное реле времени.
Время сброса включает время промежуточного сброса менее 100 мс.
Используйте отвертку, чтобы установить время
Соответствует стандарту IEC60947-5-1: 2016 (GB/T14048.5-2017).

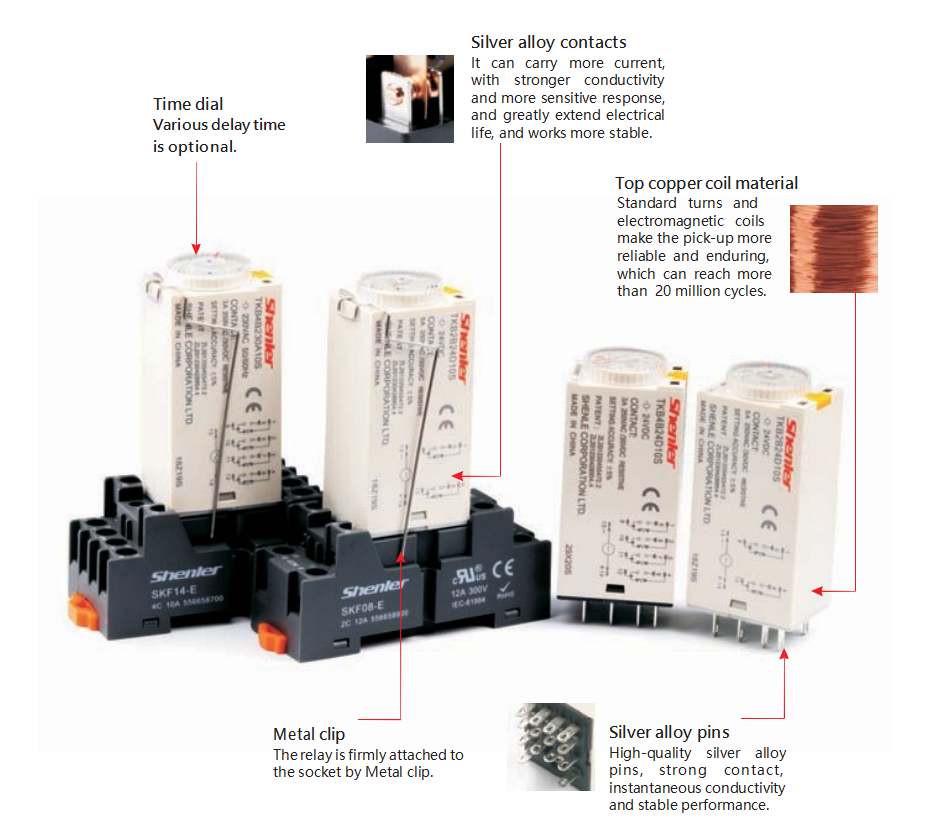

Реле таймера ТКБ

Реле таймера ТКБ состоит из реле и розетки. Диапазон управляющего напряжения можно расширить с помощью соответствующей розетки. Его можно использовать со следующими типами розеток: розетка SKB08-E, розетка SKB14-E, розетка SKC08-E, розетка SKC11-E, розетка SKC14-E и т. д.

Характеристики

Конфигурация		ТКБ2Б \| ТКБ2Е	ТКБ4Б \| ТКБ4Е
Номинальное напряжение питания		120 В переменного тока, 230 В переменного тока, 50/60 Гц; 24 В постоянного тока
Диапазон рабочего напряжения		Номинальное напряжение 85–110 % (90–110 % — 12 В постоянного тока)
Потребляемая мощность		3,5 Вт
Макс.выходная нагрузка		5 А, 250 В переменного тока (pf=1)	3 А, 250 В переменного тока (pf=1)
Мин. выходная нагрузка		10 мА, 17 В постоянного тока
Повторяющаяся ошибка		±2% (FS макс.)
Ошибка настройки		±5% (полная шкала макс.)
Ошибка напряжения		±2% (FS макс.)
Ошибка температуры		±2% (FS макс.)
Сброс времени		Мин.время: 0,2 сек.
Изоляционное сопротивление		100 МОм (500 В постоянного тока)
Диэлектрическая прочность		Между токоведущими и нетоковедущими частями 2000 В 50/60 Гц мин.
		Между выходными клеммами управления и рабочей цепью 1500 В, 50/60 Гц мин.
		Между контактами 1000В 50/60Гц мин.
Устойчивость к вибрации	Разрушение	10–55 Гц с одиночной амплитудой 0,75 мм в каждом из 3 направлений по 2 часа в каждом
	Неисправность	10–55 Гц с одиночной амплитудой 0,5 мм в каждом из трех направлений по 10 минут в каждом.
Ударопрочность	Разрушение	30Г
	Неисправность	10G
Температура хранения		-55~+85℃/относительная влажность ≤85% (18 месяцев) ☆
Температура окружающей среды		-10°С~55°С
Влажность окружающей среды		35%~85% относительной влажности
Ожидаемая продолжительность жизни	Механический	>107 (без нагрузки, при 1800 операций/час)
	Электрический	>105
Масса		ок. 35 г
