Миниатюрное реле общего назначения РКМ

Features

Миниатюрное реле общего назначения RKM, оснащенное светодиодом и смотровым окном, представляет собой миниатюрное 2-полюсное реле на 5 А. Он предоставляет пользователям четкое представление о внутренней работе и облегчает устранение неполадок. Промышленные реле Shenler широко используются в выходном сигнале и приводе безопасности ПЛК, системах числового управления, роботах, интеллектуальных производственных и других системах управления.

Запрос цитаты

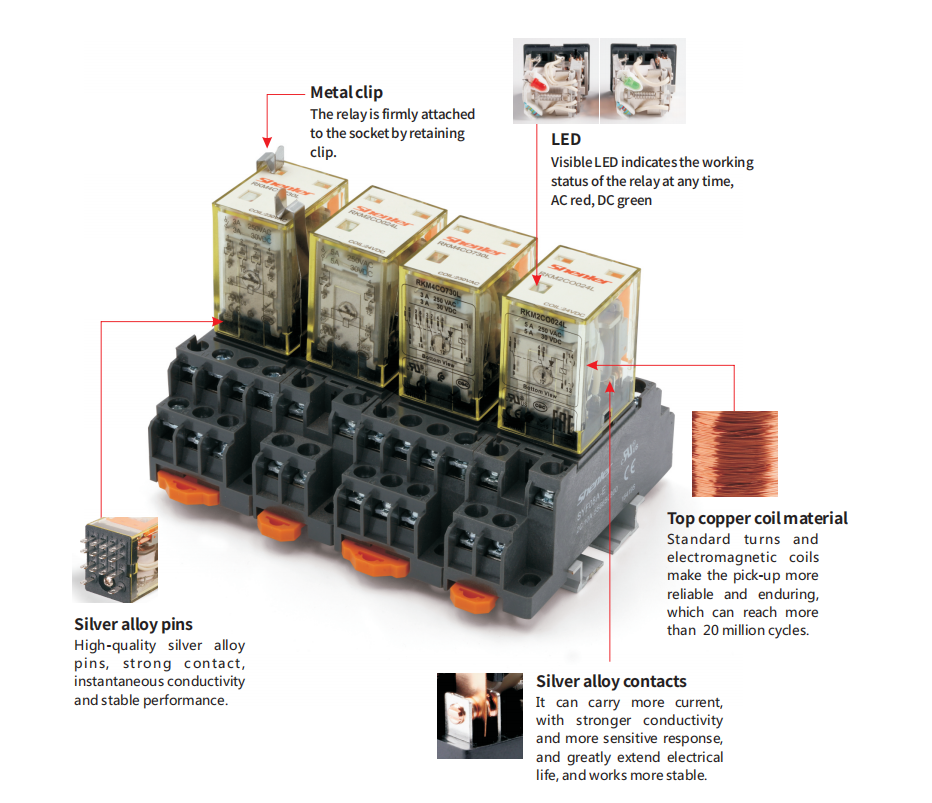

Подробности миниатюрного реле общего назначения RKM

Доступен для 2-полюсного 5А и 4-полюсного 3А.
Интегрирован со светодиодной подсветкой.
Со смотровым окном
Широко используется в различных системах и интеллектуальном производстве.

Миниатюрное реле общего назначения РКМ

Миниатюрное универсальное реле РКМ состоит из реле и розетки. Диапазон управляющего напряжения можно расширить за счет подключения различных розеток. Реле RKM можно использовать со следующими разъемами. Такие как розетка SYF08A-E RKM, розетка SYF11A-E RKM, розетка SYF14A-E RKM, розетка SYF08A RKM, розетка SYF11A RKM и розетка SYF14A RKM.

Характеристики силового реле RKM

Контакт	Конфигурация		2К/3К	4С
	Нагрузка	Резистивный	5А/250В переменного тока 30В постоянного тока	3А/250 В переменного тока 30 В постоянного тока
		Нагрузка двигателя	1/3 л.с., 240 В переменного тока	1/6 л.с., 240 В переменного тока
	Макс. коммутационная способность (резистивная)		1250 ВА, 150 Вт	750 ВА, 90 Вт
	Мин. коммутационная способность		170 мВт (17 В/10 мА)
	Начальное контактное сопротивление		≤50 мОм
	Материал		Серебряный сплав

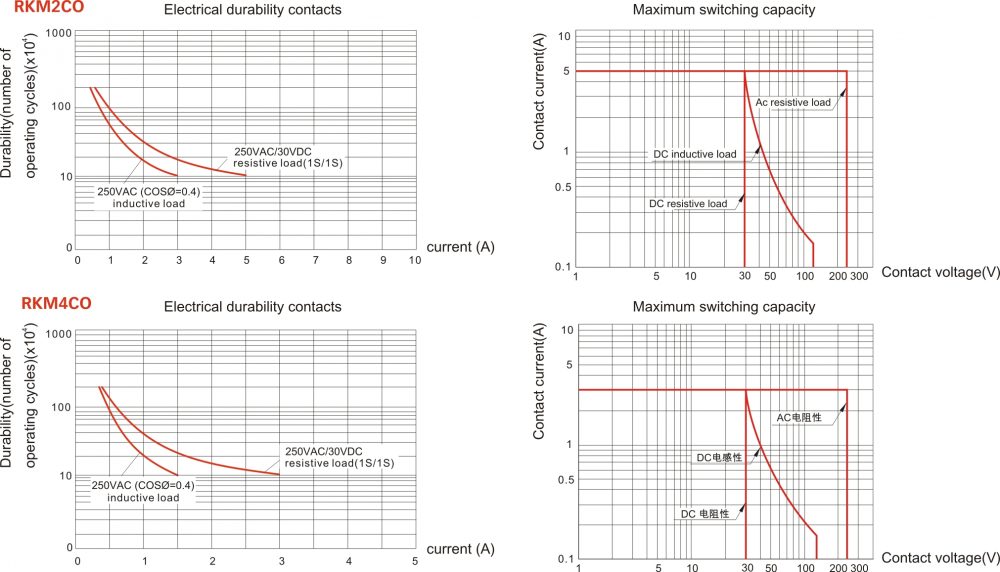

	Электрическая долговечность		≥10 x 10 ⁴ циклов (1800 операций/ч)
	Механическая прочность		≥2000 x 104 ^циклов (18000 операций/ч)
Напряжение срабатывания (23 ℃) (номинальное напряжение)			Постоянный ток: ≤75%, переменный ток: ≤80% 50/60 Гц
Падение напряжения (23 ℃) (номинальное напряжение)			Постоянный ток: ≥10%, переменный ток: ≥30% 50/60 Гц
Максимальное напряжение (23 ℃) (номинальное напряжение)			110%
Изоляционное сопротивление			≥500 МОм (500 В постоянного тока)
Рабочая мощность катушки	ДК (Ж)		ок. 0,9
	переменного тока (ВА)		ок. 1.2
Время работы и время отпускания (при номинальном напряжении)			≤20 мс
Начальное напряжение пробоя	Между открытыми контактами		1000 В переменного тока/1 мин (ток утечки 1 мА)
	Между полюсами		2000 В переменного тока/1 мин (ток утечки 1 мА)
	Между контактами и катушкой		4000 В переменного тока/1 мин (ток утечки 1 мА)
Характеристики изоляции IEC 60664 UL840	Номинальное напряжение		250 В переменного тока
	Уровень загрязнения		3	2
	Уровень перенапряжения		III	II
Импульсное выдерживаемое напряжение (форма сигнала: 1,2/50 мкс)			4000В
Уровень защиты			IP50
Температура хранения/влажность			-55~+85℃/<85% относительной влажности (18 месяцев)
Рабочая температура/влажность			-55~+70℃/5%~85% относительной влажности (без конденсации) ★
Давление воздуха			86~106кПа
Ударопрочность			10G (полусинусоидальный ударный импульс: 11 мс)
Устойчивость к вибрации			10 ~ 55 Гц, двойная амплитуда: 1,0 мм
Монтаж			подключить
Единица измерения			ок. 35 г

★ Если срок хранения превышает 18 месяцев (рассчитывается от заводской даты), рекомендуется повторно проверить параметры перед использованием.

Характеристики катушки (23 ℃)

Номинальное напряжение В постоянного тока	6	12	24	48	110	220	/
Сопротивление катушки Ом	40	180	640	2600	13000	42000	/
Номинальное напряжение В переменного тока	6	24	36	48	115	230	380
Сопротивление катушки Ом	11,5	180	370	640	4430	16500	42000
Примечания: Сопротивление катушек до 10 000 Ом измеряется с допуском ±10 % Ом; Сопротивление катушки выше 10 000 Ом измеряется с допуском ±15 % Ом.
