Реле мощности REH

Features

Силовые реле REH являются важными компонентами любой электрической системы. Благодаря запираемой кнопке тестирования и смотровому окну катушки легко идентифицировать по цвету кнопки тестирования (красный переменный ток/синий постоянный ток). Наши реле разработаны для обеспечения максимальной производительности и надежности и предлагают широкий спектр функций, что делает их идеальными для любого применения.

Запрос цитаты

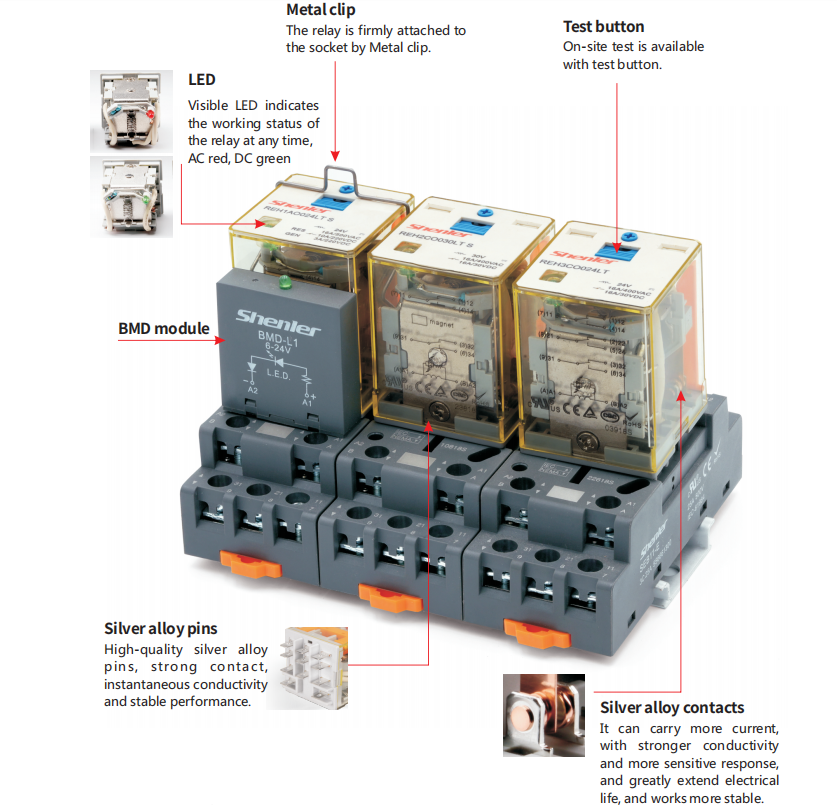

Подробности силового реле REH

Доступны 2-полюсные и 3-полюсные варианты с контактной нагрузкой 16 А.
Со светодиодом неполярности, встроенным в реле.
Оснащен запираемой кнопкой тестирования и смотровым окном.
Идентификация катушек по цвету тестовой кнопки.
Соответствие директиве RoHS.

Реле мощности REH

Силовое реле REH состоит из реле и розетки. Диапазон управляющего напряжения можно расширить с помощью соответствующей розетки. Его можно использовать со следующими типами розеток: розетка SEB11-E REH и розетка SEB11-P REH.

Характеристики силового реле REH

Контакт	Конфигурация		2К, 3К
	Нагрузка	Сопротивление	16 А/300 В переменного тока 30 В постоянного тока
		Нагрузка двигателя	1/2 л.с., 120 В переменного тока; 1 л.с., 240 В переменного тока
	Макс. коммутационная способность (резистивная)		4800ВА, 480Вт
	Начальное контактное сопротивление		≤50 мОм
	Материал		Серебряный сплав
	Электрическая долговечность (номинальное напряжение 110%, 55℃)		≥60 x 10 ⁴ циклов (600 операций/ч)
	Электрическая долговечность (нормальная температура)		≥5000 x 104 ^циклов (18000 операций/ч)
	Механическая прочность		≥2000 x 10 ⁴ (18 000 операций/ч)
Напряжение срабатывания (23 ℃) (номинальное напряжение)			Постоянный ток: ≤75% (номинальное напряжение), переменный ток: ≤80% 50/60 Гц (номинальное напряжение)
Падение напряжения (23 ℃) (номинальное напряжение)			Постоянный ток: ≥10% (номинальное напряжение), переменный ток:≥30% 50/60 Гц (номинальное напряжение)
Максимальное напряжение (23 ℃) (номинальное напряжение)			110%
Изоляционное сопротивление			≥1000 МОм (500 В постоянного тока)
Рабочая мощность катушки	ДК (Ж)		ок. 1,5
	переменного тока (ВА)		ок. 2,5
Время работы и время отпускания (при номинальном напряжении)			≤20 мс
Начальное напряжение пробоя	Между открытыми контактами		1500 В переменного тока/1 мин (ток утечки 1 мА)
	Между полюсами		4000 В переменного тока/1 мин (ток утечки 1 мА)
	Между контактами и катушкой		4000 В переменного тока/1 мин (ток утечки 1 мА)
Характеристики изоляции IEC 60664 UL840	Номинальное напряжение		300 В переменного тока
	Уровень загрязнения		3
	Уровень перенапряжения		III
Импульсное выдерживаемое напряжение (форма сигнала: 1,2/50 мкс)			6000В
Уровень защиты			IP50
Температура хранения/влажность			-55~+85℃/<85% относительной влажности (18 месяцев)
Рабочая температура/влажность			-55~+70℃/5%~85% относительной влажности (без конденсации) ★
Давление воздуха			86~106кПа
Ударопрочность			10G (полусинусоидальный ударный импульс: 11 мс)
Устойчивость к вибрации			10 ~ 55 Гц, двойная амплитуда: 1,0 мм
Монтаж			Подключите
Единица измерения			Прибл. 90г

Характеристики катушки (23 ℃)

Номинальное напряжение В постоянного тока	6	12	24	48	110	220	/
Сопротивление катушки Ом	24	96	385	1540 г.	8070	32270	/
Номинальное напряжение В переменного тока	6	24	48	115	230	380	400
Сопротивление катушки Ом	8	100	350	2200	8000	26000	27000
Примечание. Сопротивление катушки при напряжении катушки 110 В измеряется с допуском ±10 % Ом, при напряжении выше 110 В — с допуском ± 15 % Ом.
